音声認識ユニット
設定マニュアル

AQUVOI(アクボイ) 音声認識システム

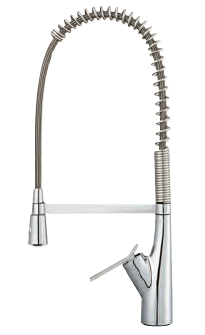

キッチン用

音声認識&ワイヤレススイッチシングル混合栓

AK8731JVS2-13

洗面用

音声認識&ワイヤレススイッチサーモ混合栓

AK5030S2-13

はじめに

AIスピーカーに「水を出して」「水を500ml出して」などと話しかけて、
水栓を操作するための初期設定の手順を説明します。

設定は、9つのステップで構成されています。

1ステップずつ順番に見ていきましょう。

STEP① Googleアカウントの取得

Googleアカウントを取得してください。

※ Googleアカウントのパスワードを後程使用します。

STEP② AIスピーカーのセットアップ

AIスピーカーのセットアップを行ってください。

※ 設定方法の詳細は、AIスピーカーの取扱説明書を参照してください。

STEP③ IFTTTアカウント設定

『IFTTT』アプリを開きます。
アプリが無い場合は下記よりインストールをお願いします。(PCからも設定可能です。PCからはアプリをインストールせず、webで直接操作できます。)
※Internet Explorerでは開きません

『Sign in with Google』を選びます。(スマホの場合は一番最後のページまでスワイプしてください。)

ログインでGoogleアカウント『〇〇@●●.△△』とパスワードを入力します。
(Step1で取得したGoogleアカウントでログインします)

Get an email with the latest IFTTT updatesで『Turn on』を選択します。(スマホのみ)

『IFTTTアプリ』を閉じます。

STEP④ Beebotteアカウント設定

『Beebotte』のホームページを開きます。

右上の 『Sign up』をクリックしてください。

SIGN UP画面で Username:『〇〇』(任意の名前、半角英数)
Email address:『〇〇@●●.△△』(Googleアカウント)
パスワードを入力します。
  →  『SIGN UP』をクリックしてください。

アドレス認証のメールが送信されます。
受信メールを確認し、メールのリンク先から認証を済ませてください。

下の 『Sign in』をクリックしてください。

SIGN UP画面で Username:『〇〇』
パスワードを入力します。  →  『LOG IN』をクリックしてください。

ブラウザで『Beebotte』を開いたままにしておきます。  ⇒  ログイン完了

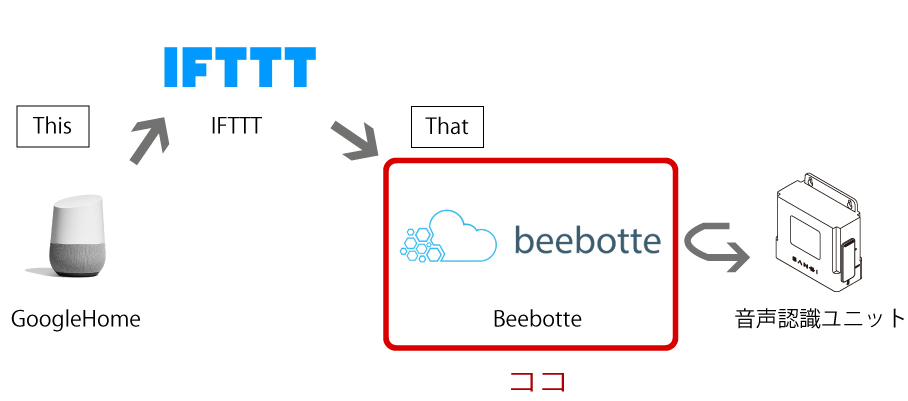

STEP⑤ Beebotteトークン設定

ステップ④で『Beebotte』にログインします。

右上の 『Create New』をクリックしてください。

a).Create a new channel画面で下記を入力します。

項目入力値
Channel name『raspberrypi』
Channel Description『音声認識ユニット』
Resource name『action』
Resource Description『action』

  →  『Create channel』をクリックしてください。

右上の 『Create New』をクリックしてください。

b).Create a new channel画面で下記を入力します。

項目入力値
Channel name『raspberrypi1
Channel Description『音声認識ユニット1
Resource name『action1
Resource Description『action1

  →  『Create channel』をクリックしてください。

右上の 『Create New』をクリックしてください。

c).Create a new channel画面で下記を入力します。

項目入力値
Channel name『raspberrypi2
Channel Description『音声認識ユニット2
Resource name『action2
Resource Description『action2

  →  『Create channel』をクリックしてください。

右上の 『Create New』をクリックしてください。

d).Create a new channel画面で下記を入力します。

項目入力値
Channel name『raspberrypi3
Channel Description『音声認識ユニット3
Resource name『action3
Resource Description『action3

  →  『Create channel』をクリックしてください。

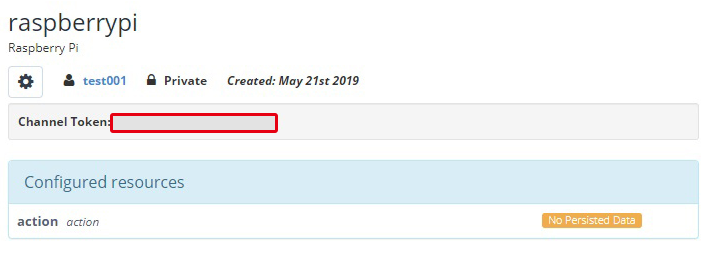

raspberrypi、raspberrypi1、raspberrypi2、raspberrypi3 それぞれのChannel Token に表示されている文字列(赤字)を控えます。

ブラウザで『Beebotte』を開いたまましておきます。  ⇒  Beebotteトークン設定完了

STEP⑥ IFTTTレシピ設定

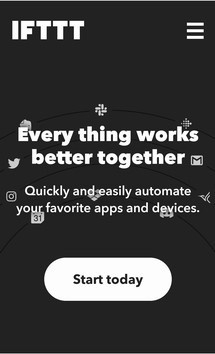

『IFTTT』のホームページに移動してください。

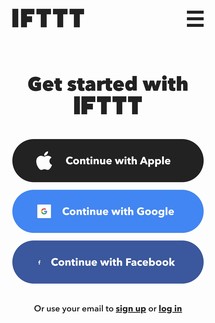

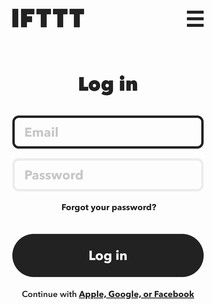

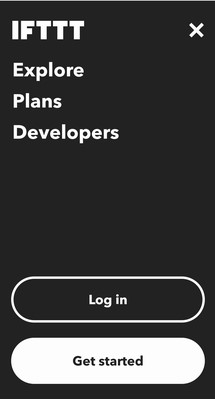

右上の 『Sign in』をクリックしてください。(スマホでは画面下の小さい文字『Continue with Google』をクリックしてください。)

赤い表示の文字『Continue with Google』をクリックしてください。

Googleアカウント『〇〇@●●.△△』を入力してください。

パスワードを入力してください。

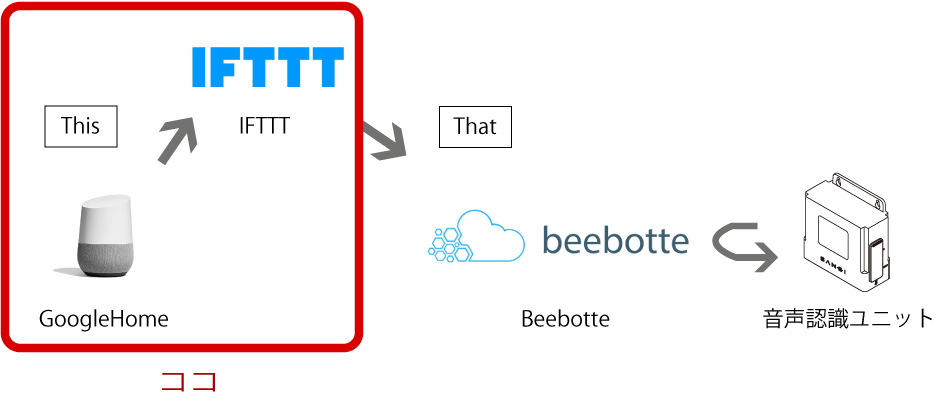

STEP⑥-1 IFTTTレシピ/ 水を出して

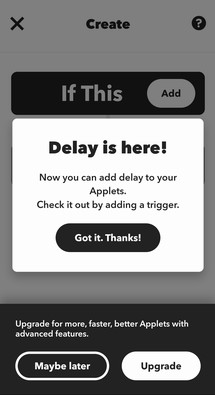

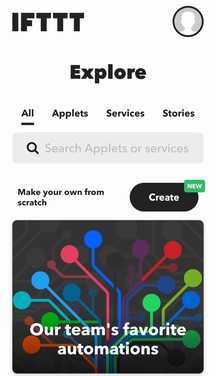

左上の 『My Applets』をクリック  →  『New Applet』をクリックしてください。

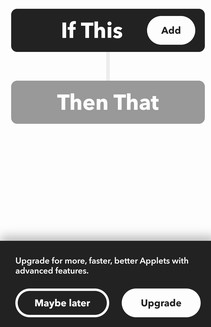

をクリック

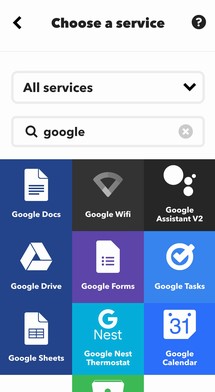

  →  『Google Assistant』 を入力し

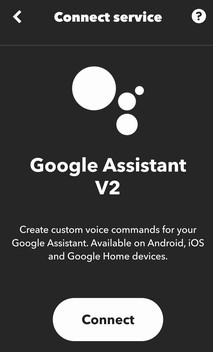

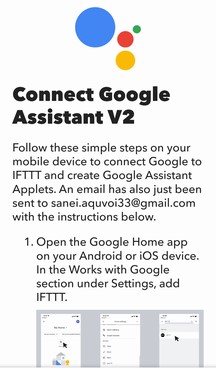

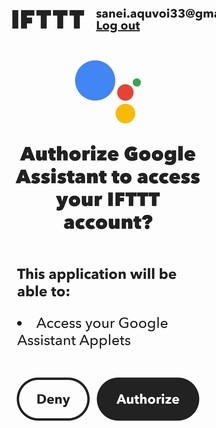

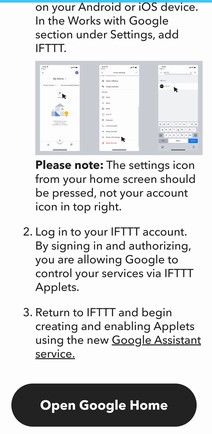

選択  →  『Connect』をクリック  →  『許可』をクリックしてください。

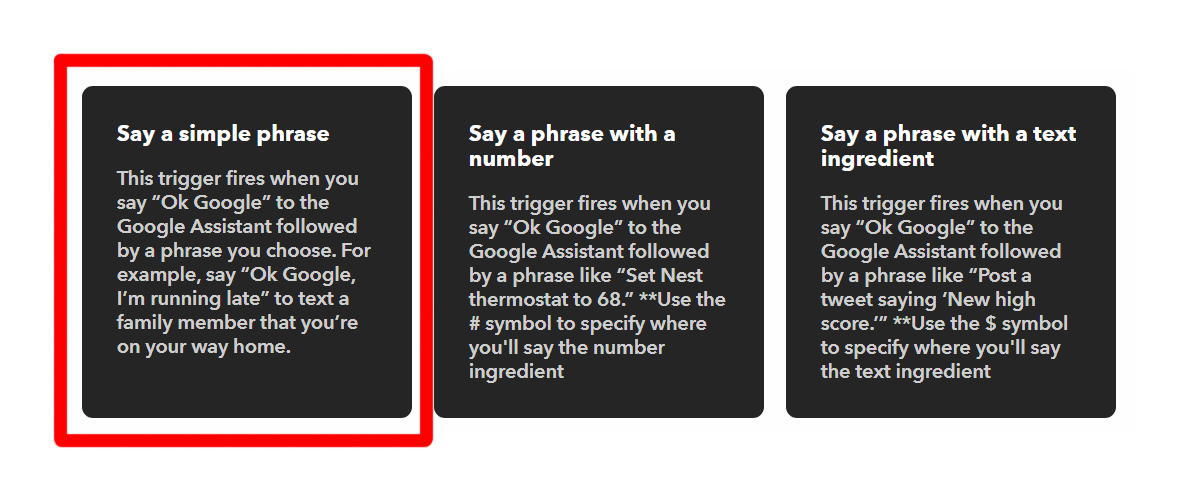

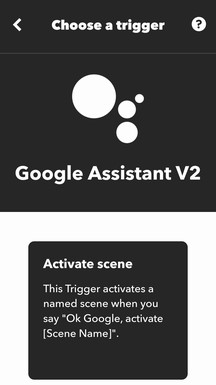

一番左の、「Say a simple phrase」と書かれた黒いパネルをクリックします。

下の表に従って各項目を選択、または入力してください。
項目入力値
What do you say水を出して
What's another way to say
And another way
What do you want the Assistant
To say in response
はい、水を出します
LaunguageJapanese

下の 『Create trigger』をクリックしてください。

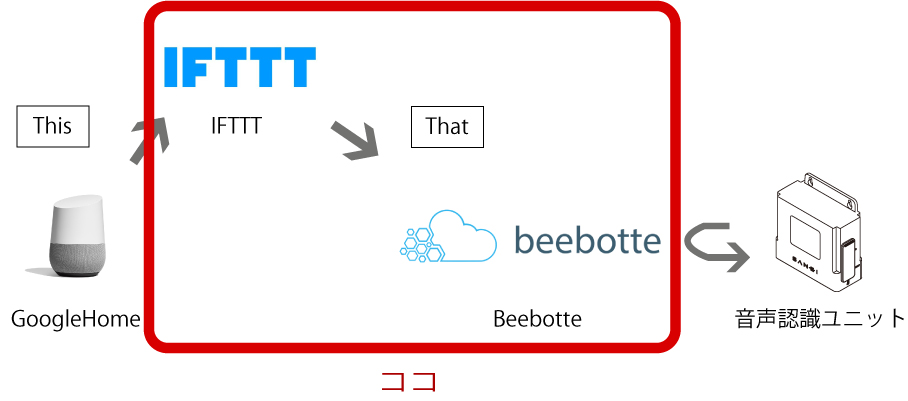

をクリックし
  →  『Web hooks』 を入力し
選択  →  『Connect』をクリック  →  『make a,,,,』 という青い画面が出るので、その画面をクリックしてください。

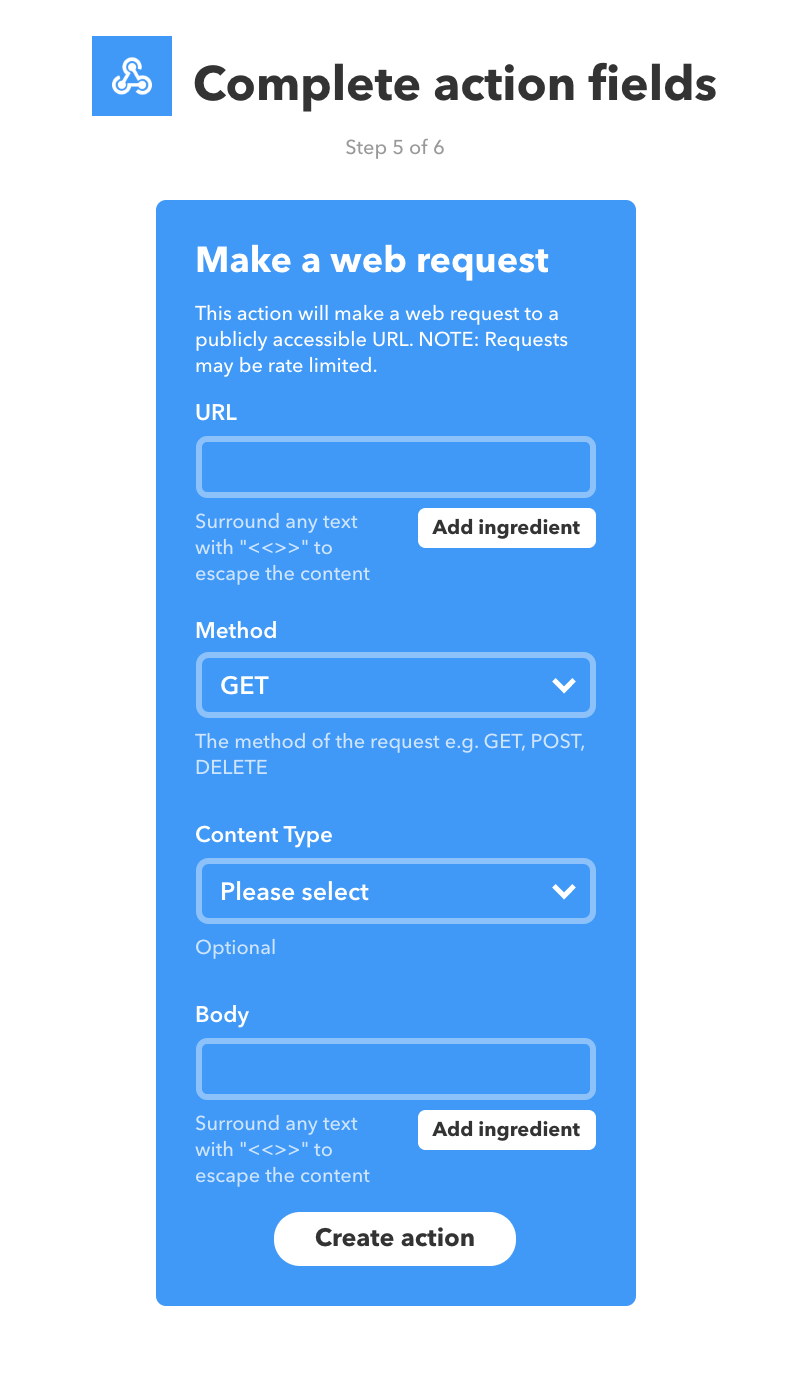

下の表に従って各項目を選択、または入力してください。
項目入力値
URLhttps://api.beebotte.com/v1/data/publish/raspberrypi/action?token=<Channel Token>
< >なしでBeebotteの赤字トークンをコピペしてください。
MethodPOST
Content Typeapplication/json
Body{"data":"111"}

下の 『Create action』をクリック  →  『Finish』をクリックしてください。

ステップ⑥-2 IFTTTレシピ/ 水を止めて

左上の 『My Applets』をクリック  →  画面右の 『New Applet』をクリックしてください。

をクリック  →  『Google Assistant』 を入力して、選択してください。

一番左の、「Say a simple phrase」と書かれた黒いパネルをクリックします。

項目入力値
What do you say水を止めて
What’s another way to say
And another way
What do you want the Assistant
To say in response
はい、水を止めます
LaunguageJapanese

下の 『Create trigger』をクリックしてください。

を押す  →  『Web hooks』 を入力して、選択してください。

項目入力値
URLhttps://api.beebotte.com/v1/data/publish/raspberrypi1/action1?token=
<Channel Token>
< >なしでBeebotteの赤字トークンをコピペする
MethodPOST
Content
Type
application/json
Body{"data":"111"}

下の    『Create action』をクリック  →  『Finish』をクリックしてください。

ステップ⑥-3 IFTTTレシピ/ 水を # 秒間出して

左上の 『My Applets』をクリック  →  画面右の 『New Applet』をクリックしてください。

をクリック  →  『Google Assistant』 を入力して、選択してください

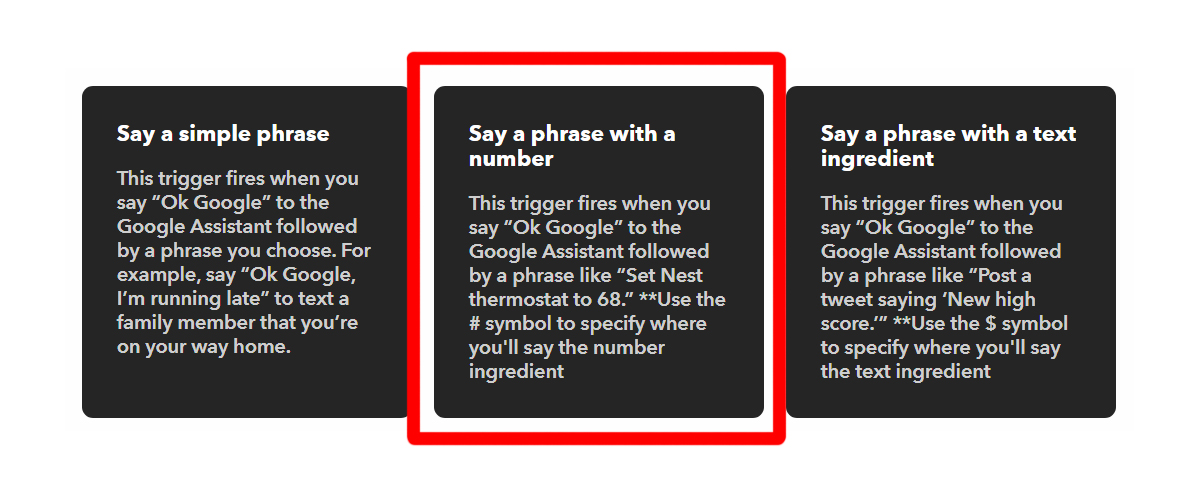

真ん中の、「Say a phrase with a number」と書かれた黒いパネルをクリックします。

項目入力値
What do you say水を # 秒間出して
(#の前後にスペースを入れてください。
スペースと#は半角なので特に注意!!)
What’s another way to say
And another way
What do you want the Assistant
To say in response
はい、水を # 秒間出して止めます
LaunguageJapanese

下の 『Create trigger』をクリックしてください。

を押す  →  『Web hooks』 を入力して、選択してください。

項目入力値
URLhttps://api.beebotte.com/v1/data/publish/raspberrypi2/action2?token=<Channel Token>
< >なしでBeebotteの赤字トークンをコピペする

MethodPOST
Content
Type
application/json
Body{"data":"{{NumberField}}"}

下の    『Create action』をクリックしてください。

『Finish』をクリックしてください。

ステップ⑥-4 IFTTTレシピ/ 水を # ミリリットル出して

左上の 『My Applets』をクリック  →  画面右の 『New Applet』をクリックしてください。

をクリック  →  『Google Assistant』 を入力して、選択してください。

真ん中の、「Say a phrase with a number」と書かれた黒いパネルをクリックします。

項目入力値
What do you say水を # ミリリットル出して
(#の前後にスペースを入れてください。
スペースと#は半角なので特に注意!!)
What’s another way to say
And another way
What do you want the Assistant
To say in response
はい、水を # ミリリットル出して止めます
LaunguageJapanese

下の  『Create trigger』をクリックしてください。

を押す  →  『Web hooks』 を入力して、選択してください。

項目入力値
URLhttps://api.beebotte.com/v1/data/publish/raspberrypi3/action3?token=<Channel Token>
< >なしでBeebotteの赤字トークンをコピペする

MethodPOST
Content
Type
application/json
Body{"data":"{{NumberField}}"}

下の    『Create action』をクリックしてください。

『Finish』をクリックしてください。

ブラウザで『Beebotte』を開いたままにしておきます。

  ⇒  IFTTTレシピ作成完了

  ⇒  IFTTTを閉じます

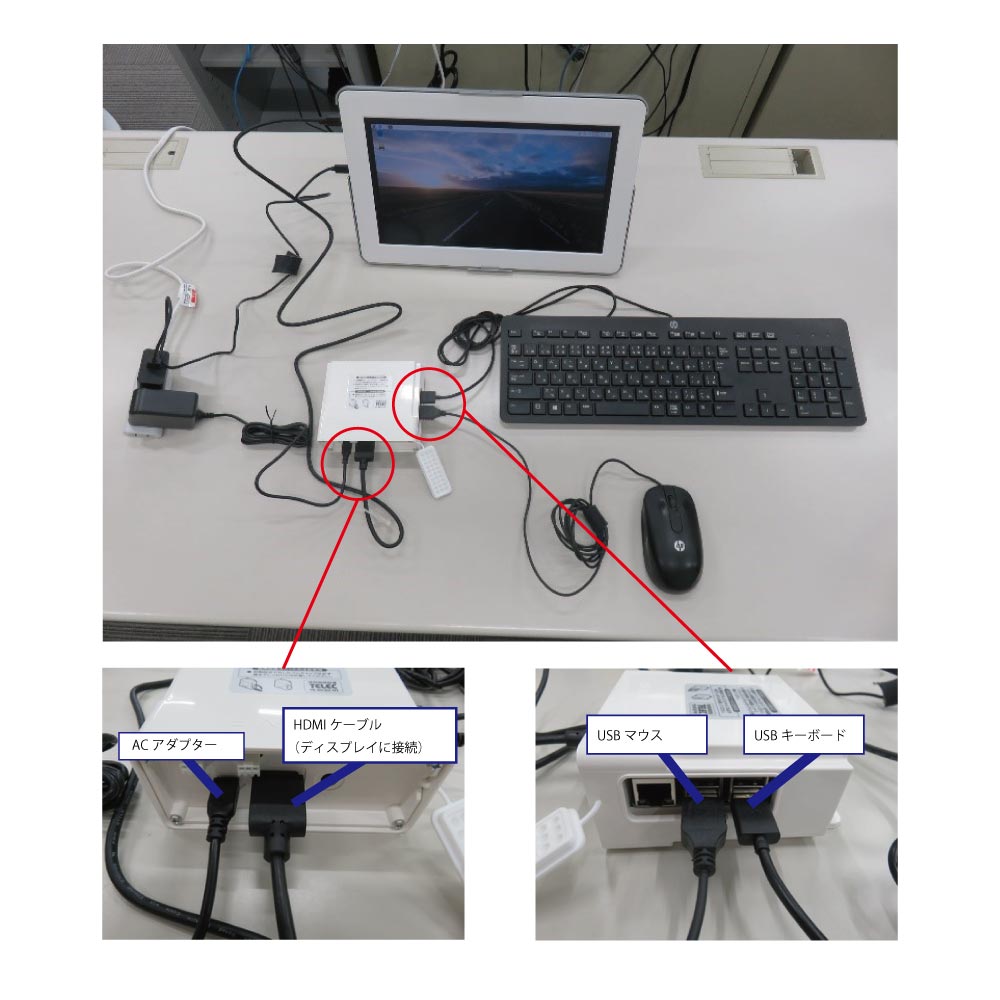

ステップ⑦ 音声認識ユニットWiFi設定 / パソコン操作

音声認識ユニットにWindowsPC(以下、パソコン)から TeraTermを使ってSSHでログインします。 Windowsのネットワーク共有機能を使用して音声認識ユニットとパソコンで通信します。

必要なもの

  • 作業用パソコン
  • TeraTerm (インストールが必要です)
  • xfinder(インストールが必要です)
  • 音声認識ユニット
  • AC電源ケーブル(※音声認識ユニットに同梱しております)
  • LANケーブル(※音声認識ユニットに同梱しております)

作業作業用PCはWindows 10がインストールされているものを想定します。

パソコンのWiFi接続を切り替えてください。

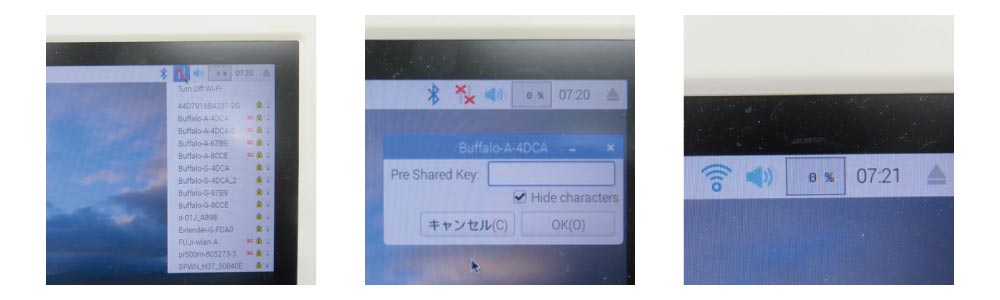

右下の『WiFiマーク』をクリックしてください。

『SSID』 を見て、接続するWiFiを選択  →  パスキーワードを入力するをクリックしてください。
SSID:〇〇〇〇   パスキー:〇〇〇〇

パソコンと音声認識ユニットを『LANケーブル』で接続してください。

音声認識ユニットにAC電源ケーブルを接続し、1分程度音声認識ユニットが立ち上がるまでお待ちください。

SSHのクライアントにはTeraTermを、接続するIPアドレスを検索するためにはxfinderを使用します。

パソコンで『xfinder』を立ち上げてください。

xfinderを起動したら「Interface address」を「192.168.137.1」に設定します。

ここで「192.168.137.1」が選べない場合、ネットワーク共有に失敗しています。Windowsのネットワーク共有を有効にするの手順を再度試してみてください。

「Scan」をクリックするとネットワークスキャンが始まり、音声認識ユニットが検索されます。

「Found nodes」からログインしたい音声認識ユニットを選択します。選択できていると、その行が青くなります。

『Terminal luncher』に下記項目を入力してください。

項目入力値
User namepi
Pass wordaquvoi-sanei
Port22
Terminal appTera Term

『Log in』をクリック  →  『続行』をクリック  →  『OK』をクリック  →  『Tera Term』が立ち上がります。

無事にログインできると、下の画像のような黒い画面が出てきます。

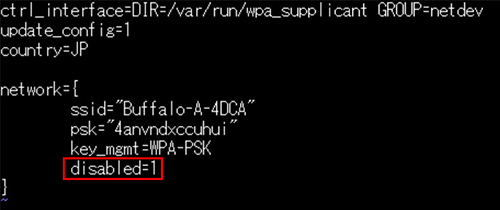

sudo vim /etc/wpa_supplicant/wpa_supplicant.conf』
を$マークの後ろに入力して、「Enter」キーを押してください。「Altボタン」+「v」で貼り付けができます。

キーボードの「i」キーを押して、挿入モードにします。
   SSID:〇〇〇〇   パスキー:〇〇〇〇 の部分を自身のWifiに書き換えます。
「disable=1」を削除します。

キーボードの「Escキー」「:」「w」「q」を順番に押して「Enter」キーを押します。

$マークの後ろに「sudo rebootを入力して「Enter」キーを押します。

再起動が開始されますので1分ほどお待ちいただき、もう一度「ステップ⑦ 音声認識ユニットWiFi設定/パソコン操作」の手順を最初から行ってください。

ifconfig』  を$マークの後ろに入力して「Enter」キーを押します。「Altボタン」+「v」で貼り付けができます。

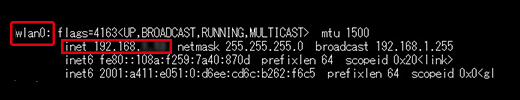

下記のような画面になりますので、『wlan0』のIPアドレスをメモしておいてください。次のStep8で使用します。
※ここでIPアドレスが表示されていない場合は、Wifi設定が上手くいっていない可能性があります。もう一度お試しください。


【メモ】 IPアドレス:192.168.〇〇.〇〇

『LANケーブル』を抜いてください。  →  音声認識ユニットはそのまま立ち上げておいてください。
『xfinder』と 『Tera Term』は閉じてください。


  ⇒  音声認識ユニットWiFi設定完了

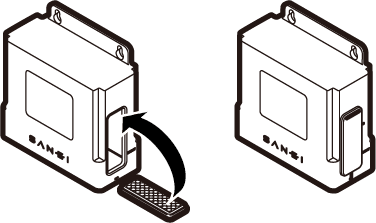

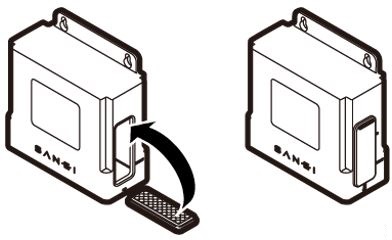

初期設定で外したゴムキャップは必ず奥までしっかりとはめ直してください。

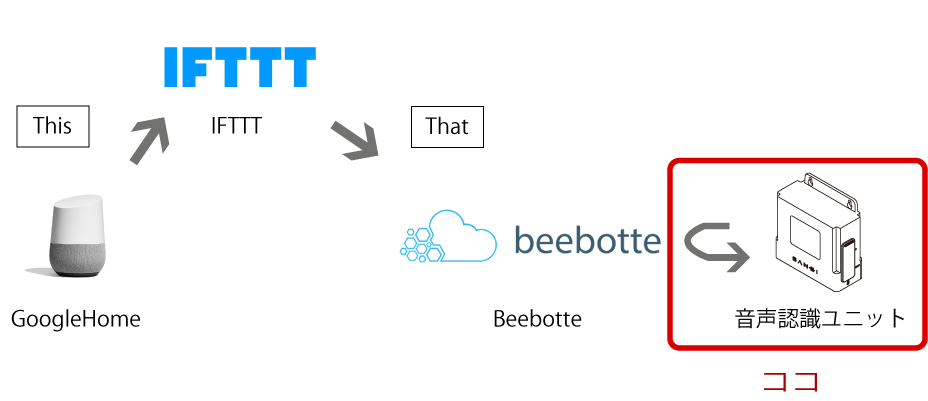

ステップ⑧ Node-red設定 / パソコン操作

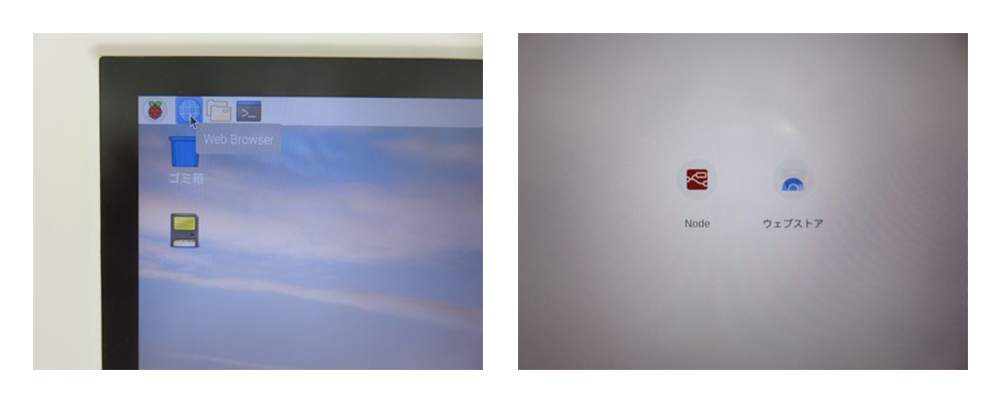

ブラウザGoogle Chromeで直接、URL窓に『192.168.〇〇.〇〇:1880』(ステップ⑦で控えたIPアドレス:1880)を入力してください。

Node-redが立ち上がるのをお待ちください。

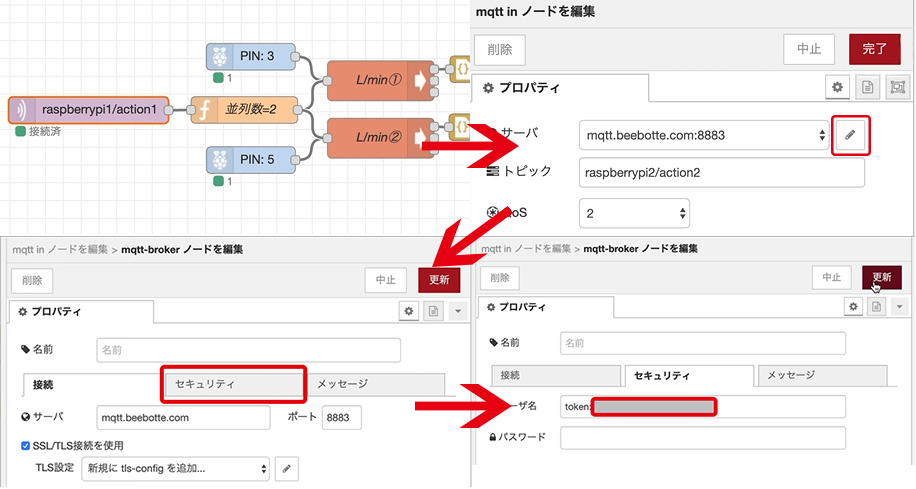

raspberrypi/actionと書かれた紫の枠をダブルクリックします。

各タブ&オブジェクトにBeebotteトークンを『セキュリティタブ/ユーザー名』に入力してください。

タブオブジェクト入力値
水を出してraspberrypi/actiontoken:<Channel Token>
(ステップ⑤で控えたraspberrypiのChannelTokenに表示されている文字列)
水を止めてraspberrypi1/action1token:<Channel Token1>
(ステップ⑤で控えたraspberrypi1のChannelTokenに表示されている文字列)
何秒出してraspberrypi2/action2token:<Channel Token2>
(ステップ⑤で控えたraspberrypi2のChannelTokenに表示されている文字列)
水を何ミリリットル出してraspberrypi3/action3token:<Channel Token3>
(ステップ⑤で控えたraspberrypi3のChannelTokenに表示されている文字列)

『更新』をクリック  →  『完了』をクリック  →  右上の『デプロイ』をクリックしてください

  ⇒  Node-red設定完了

ステップ⑨ 音声認識ユニットとワイヤレススイッチセットのペアリング

初期設定マニュアルに沿って、音声認識システムの初期設定を行ってください。

初期設定実施後、音声認識ユニットとワイヤレススイッチセットのペアリングを実施してください。

ペアリングを行います。

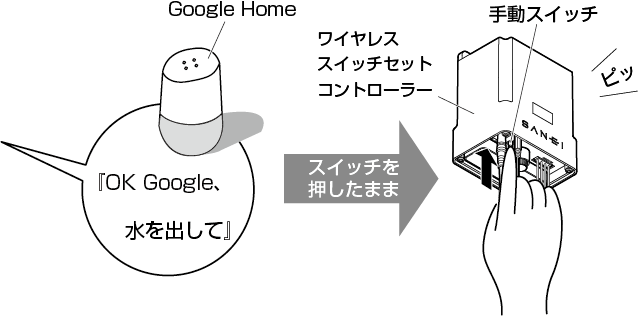

1)『OK Google、水を出して』と話しかけ、コントローラーの手動スイッチを押したままにします。

2)コントローラーより、(ペアリングの場合)「ピッ」(ペアリング解除の場合)「ピーッ」という音が鳴れば完了です。

音声認識ユニットを削除する場合

1)コントローラーの手動スイッチを長押し(10秒間)します。

2)コントローラーより、「ピーッ」という音が鳴れば完了です。
※ IDコードの全削除後、再度ペアリングを行う場合は、再度(1)~(2)の手順を行ってださい。

※ 誤ってIDコードを全削除した場合は、再度(1)~(2)の手順を行い、音声認識ユニットとペアリングしたあと、リモコンの増設(ワイヤレススイッチセットの取扱説明書P13)の手順を行い、リモコンもペアリングしてください。

トラブルシューティング

GoogleHome

Google Home が正常にコマンドを認識していれば、IFTTT の「 What do you wa nt the Assistant to say in response?」で設定した文章を発声します。 上記の通りでない場合は、IFTTT と GoogleAssistant が正常に連携できていないか、指示者の活舌が悪いことが考えられます。

IFTTT

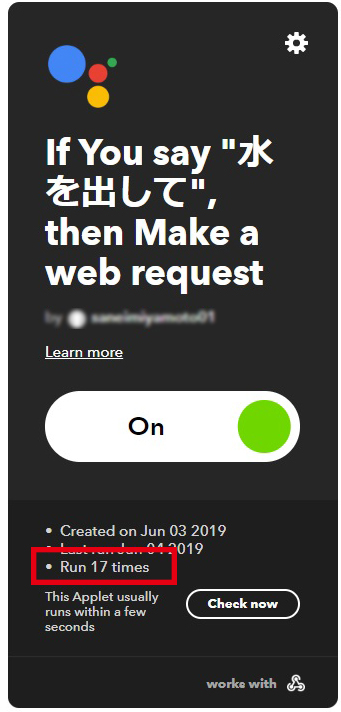

アプレットが正常に動作しているかどうかを確認するには、IFTTTにログイン後、『My Applets』をクリックします。  →  動作を確認したいアプレット名のパネルをクリックします。

IFTTT としてアプレットが正常に動作していれば、「Run times」がカウントされます。

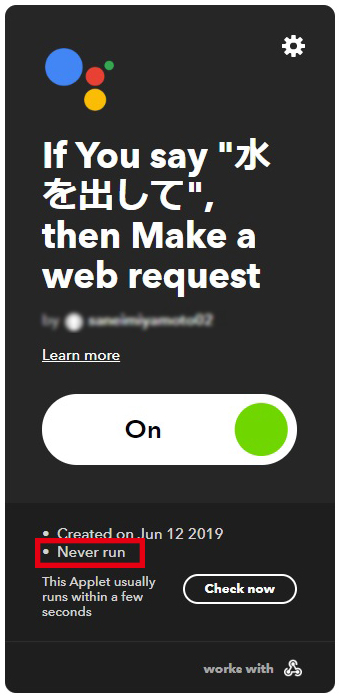

正常に動作していない場合、「Never run」と表示されます。

音声認識ユニット(Node-RED)

Node-RED の mqtt inノードが、broker(Beebotte)に正常に接続できている場合、ノード下に「接続済」と表示されます。

また、起動中のNode-REDのログに以下のように表示されます。

接続に失敗している場合は、「接続中」などと表示されます。

また、接続に成功している場合は、「接続済」などと表示されます。

出典元

こちらのマニュアルは、下記のサイトを参考に作成いたしました。
