止水栓・バルブ｜座金・プレート

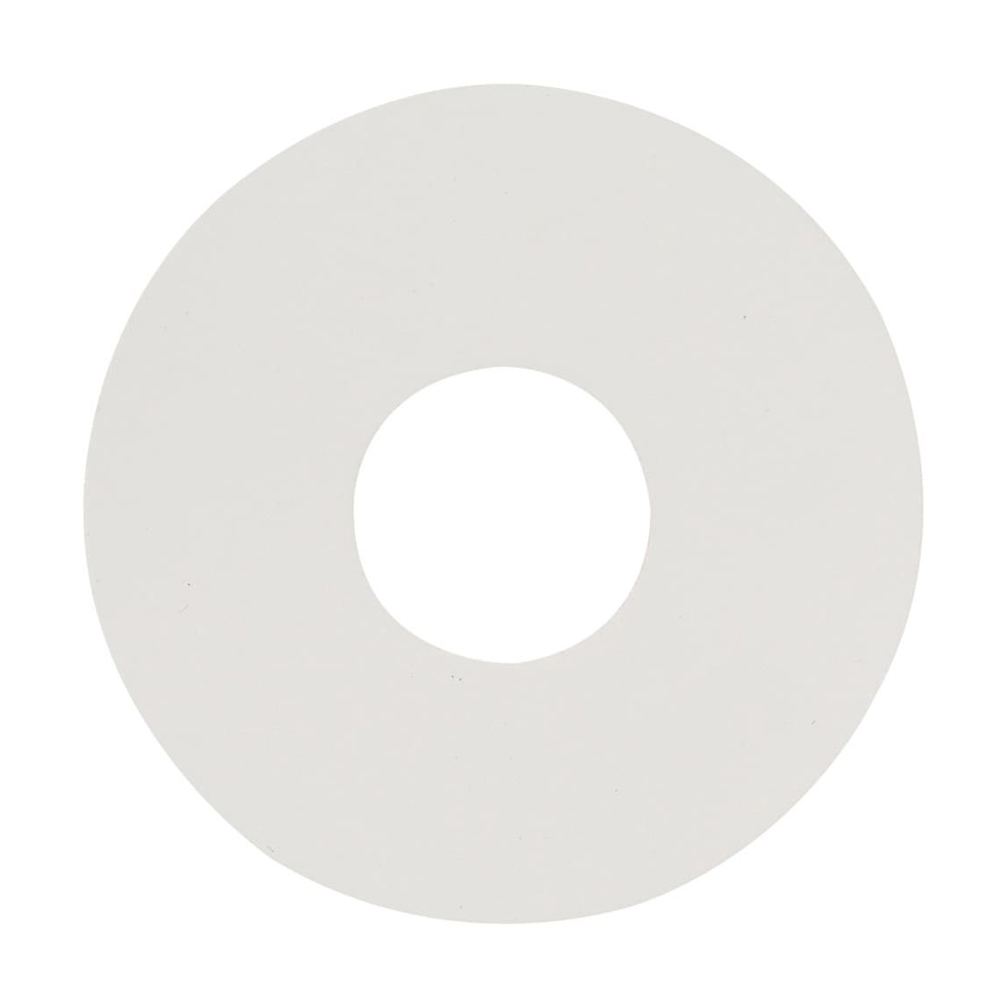

ゴムプレート

●管の外径に密着するので、防虫の効果があります。
●裏面接着テープ付
●材質 EPDM

ダウンロード用データ

データダウンロードにあたって

品番
価格
JANコードNo.
R559-70X15
¥400 (税込¥400)
4973987879487
R559-70X24
¥530 (税込¥530)
4973987879494
R559-97X45
¥850 (税込¥850)
4973987879500
R559-97X55
¥850 (税込¥850)
4973987879517
R559-50X12
¥360 (税込¥360)
4973987879579
R559-52X24
¥400 (税込¥400)
4973987879586
R559-60X13
¥400 (税込¥400)
4973987879593
R559-70X19
¥500 (税込¥500)
4973987879609
R559-80X36
¥600 (税込¥600)
4973987879616
R559-120X55
¥1000 (税込¥1000)
4973987879623

姿図

姿図画像

図面サイズ
穴径A外径B適用管外径許容範囲適用管種例
50X12125013〜1510Aポリエチレン管、10Aアルミ三層管
52X24245225〜3020Aポリエチレン管、20A塩ビ管、20Aアルミ三層管
60X13136014〜1713Aポリエチレン管、13Aアルミ三層管
70X15157016〜1813Aポリエチレン管、13A塩ビ管、13Aアルミ三層管
70X19197020〜2216Aポリエチレン管、16A塩ビ管、16Aアルミ三層管
70X24247025〜3020Aポリエチレン管、20A塩ビ管、20Aアルミ三層管
80X36368037〜4230A塩ビ管
97X45459746〜5240A塩ビ管
97X55559757〜6450A塩ビ管
120X555512057〜6450A塩ビ管
